橋梁高架道路用伸縮装置の主な特徴

ダブル止水構造により完全非排水を実現

ジョイント部に埋め込まれた止水ゴム(一次止水)とプレート下部を覆う止水ゴムシート(二次止水)とのダブル止水構造(特許取得)により、100%完全非排水を実現します。浸水した場合でも二次止水シートが水漏れを遮断し貯まり水はドレンパイプで排水パイプへと導くことにより支承の耐久年数を向上させます。

完全非排水の構造図
ウェイビーフック・ジョイント 雨天・一次止水の動画 ウェイビーフック・ジョイント 雨天・二次止水効果の動画

防音効果(止水ゴムと止水ゴムシート)

車両の通過時に発生する騒音・振動を一次止水(止水ゴム)の形状により大幅に低減します。二次止水(止水ゴムシート)の防音効果でさらに抑制します。

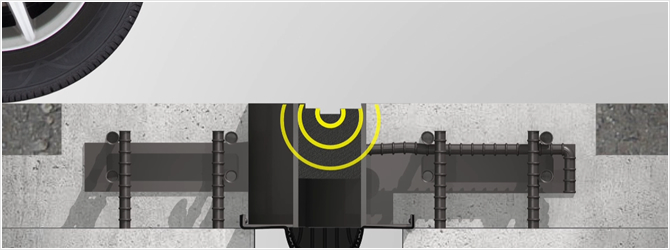

防音効果の構造図

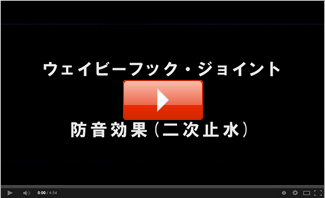

ウェイビーフック・ジョイント 防音効果(一次止水)の動画 ウェイビーフック・ジョイント 防音効果(二次止水)の動画

連結部分からの水漏れも防止

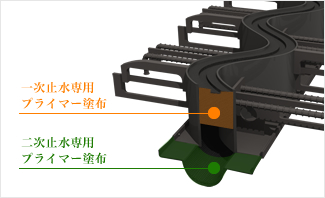

様々な幅員に合わせた1本物(最長5m)に仕上げて納入することで出来るだけ連結部分を減らし、さらに、連結部分の一次止水(止水ゴム)・二次止水(止水ゴムシート)には専用の接着剤(プライマー)を塗布する事でジョイントの連結部分からの水漏れを防ぎます。

ウェイビーフック・ジョイント 連結の動画

独自の波型構造(歯型構造※1)で耐久性向上

独自の波型構造(歯型構造※1)・荷重支持型により耐久性と信頼性が向上。地震時の変位に対しても耐震性を発揮。※1. ウェルターシリーズは、波型構造。 (ウェルタ-ケ-シリーズは、歯型構造。)

波型構造

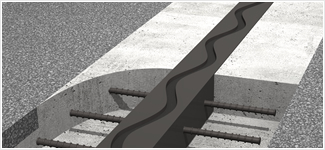

波型構造のイラスト
歯型構造
歯型構造のイラスト
寒冷地にも対応
積雪地は、除雪対応の誘導板を設置して安全性を向上。
ウェイビー・フック・リブ・ジョイント
ウェルタ-・リブ・ジョイント
ウェルタ-・ケ-・リブ・ジョイント
歩行者にも対応
ジョイント部分をステンレス製のプレート(防錆構造)で完全にカバーすることにより、不快な段差を解消。歩行者に優しいバリア・フリーな歩道環境が実現します。路面表面部は、歩行者の安全を考慮して、スリップ防止効果の高い縞模様になっています。防錆構造だから見た目にも美しく、雨の日の歩行も安心です。
ノン・ステップ・ジョイント
鋼床版にも対応
片側・両側に鋼床版を設置出来ます。
ウェイビー・フック・デッキジョイント
